Программируемый контроллер dSPS04 в d-корпусе

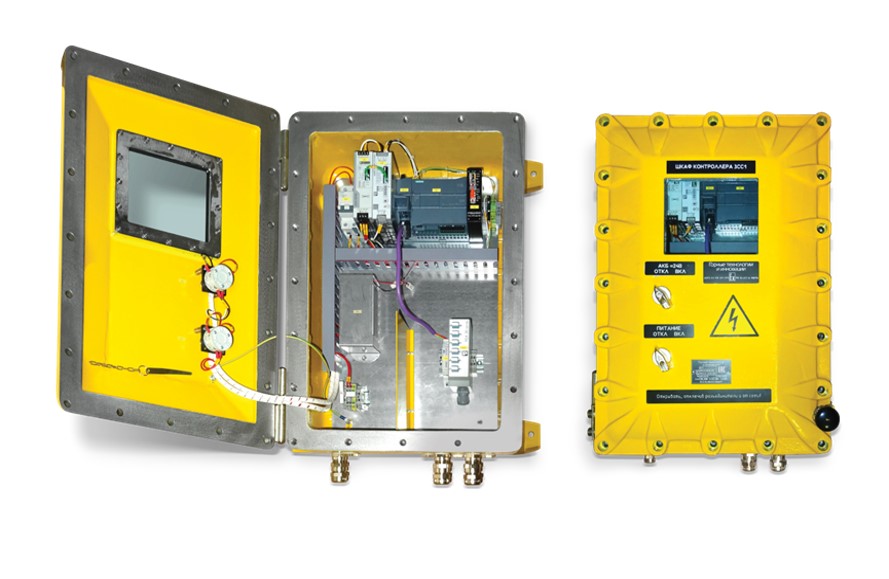

Шкаф контроллера dSPS04 во взрывонепроницаемом корпусе

Назначение:

Сбор и обработка информации с датчиков и приборов контроля технологического процесса, формирование управляющих воздействий на исполнительные механизмы и другое оборудование управления объектами.

В качестве управляющих ПЛК во взрывонепроницаемом корпусе устанавливаются высокопроизводительные контроллеры ООО «ПиЭлСи Технолоджи» серии TOPAZ, ООО «РегЛаб» серии Regul R500, АО «ТРЭИ» серии TREI-5B. Возможно применение и других ПЛК с аналогичными характеристиками.

Электронно-оптический коммутатор в составе шкафа dSPS обеспечивает его подключение к кольцевой сети системы управления технологическими объектами рудника.

ПЛК dSPS изготавливается в двух типоразмерах:

с аккумуляторной поддержкой;
без аккумуляторной поддержки.

Для каждого типоразмера предусмотрено два вида монтажных рам:

напольного исполнения;
навесного исполнения.

Технические характеристики:

Габаритные размеры шкафа ВхГхШ (без креплений), (с аккумуляторной поддержкой / без), мм	644х540х235 / 430х415х275
Вес (с аккумуляторной поддержкой / без), кг	150 / 100
Емкость аккумулятора (для шкафов с аккумуляторной поддержкой), Ач	3,4
Время непрерывной работы после отключения сети (для шкафов с аккумуляторной поддержкой) , ч	не менее 2 часов
Класс защиты	IP66
Уровень взрывозащиты	РВ
Вид взрывозащиты	Ex d [ia Ma] I Mb X
Вид взрывозащиты (в случае использования оптической линии)	Ex d [ia op is Ma] I Mb X
Диапазон номинальных напряжений на входе, В	100…240
Диапазон входных напряжений, В	85…264
Потребляемый ток, А	1,7 (100 В); 1,5 (120 В); 0,9 (230 В); 0,8 (240 В)
Входной автоматический выключатель, А	10
Интерфейсы	оптический Ethernet SM/ MM / Modbus RTU
Скорость обмена данными: Ethernet SM Ethernet MM Profibus DP/ Modbus RTU	100 Мбит/с 100 Мбит/с 9,6 Кбит/с…12 Мбит/с
Дальность обмена данными, км: Ethernet SM Ethernet MM Profibus DP/ Modbus RTU	до 15 до 2 до 1,5
Рабочая температура, ºС	0 …+40
