Изделия горно-шахтного оборудования

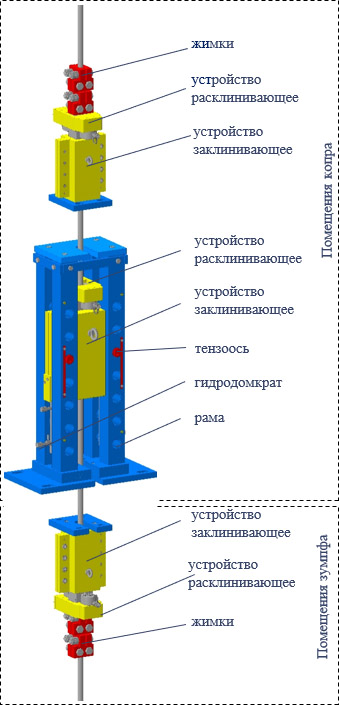

Система дискретного натяжения проводниковых канатов ГКЮШ.612523.002
Технические характеристики:
|
Габаритные размеры рамы ДхШхВ, мм |
500х335х1570 |
|
Масса полная, кг |
1970 |
|
Материал корпуса Системы натяжения |
09Г2С |
|
Диаметр проводникового каната, мм |
38,5 / 45,0 |
|
Максимальное давление тензоось, кгс |
22000 |
|
Привод гидростанции |
ручной |
|
Ход поршня гидродомкрата, мм |
200 |
|
Рабочий ход без перепасовки, мм |
350 |

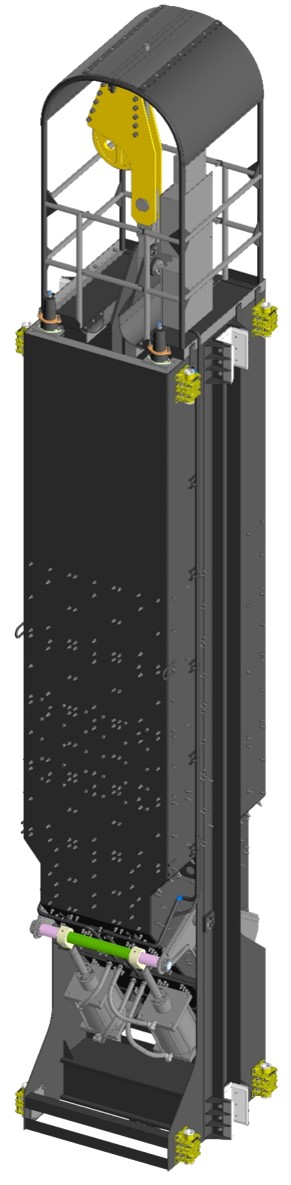

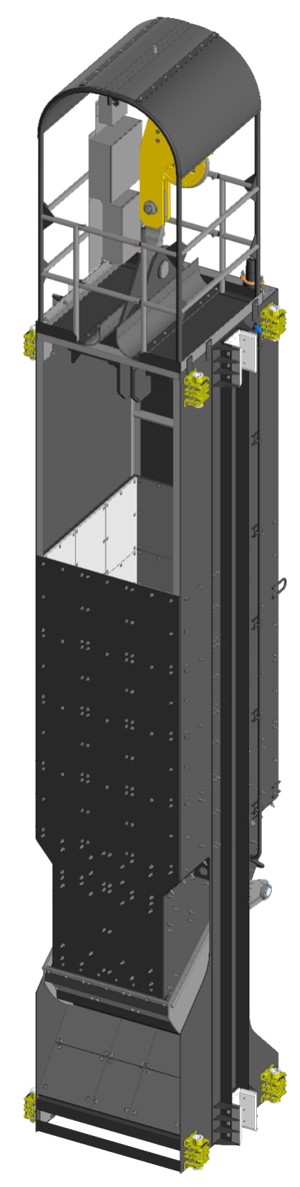

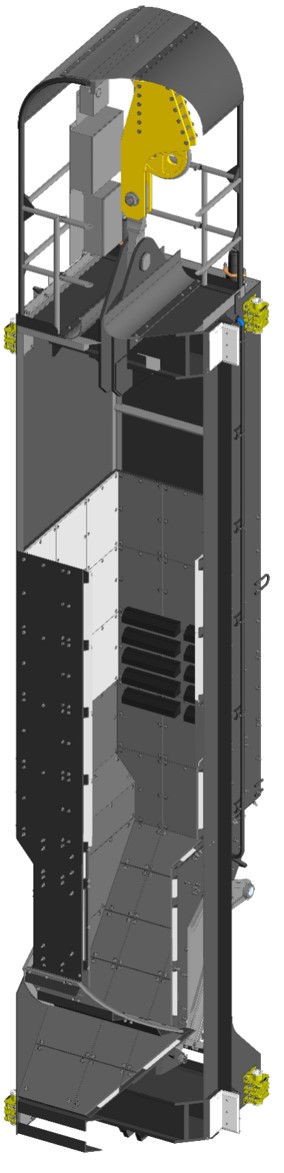

Скип шахтный одноканатный неопрокидный ГКЮШ.СН702.00.000
Назначение:
Скип предназначен для подъема горной массы с горизонтов шахт и рудников, в том числе, опасных по газу и пыли, с вертикальным одноканатным подъемом, оснащенным канатными проводниками. Скип выполнен облегченный, футерованный полимерными и биметаллическими материалами.
Технические характеристики
|
Тип скипа |
с неподвижным кузовом |
|
Тип подъема |
вертикальный одноканатный |
|
Тип затвора |
секторный с пневматическим приводом |
|
Тип проводников |
канатные |
|
Направляющие у приемных площадок жесткие, сечением, мм |
200х190 |
|
Геометрическая ёмкость кузова, м3 |
7,0 |
|
Максимальная грузоподъёмность, кг |
14000 |
|
Максимальная масса скипа, кг |
9850 |
|
Масса скипа без футеровки, кг |
8220 |
|
Загрузка и разгрузка скипа |
с одной стороны |
|
Способ загрузки |
на весу |
|
Проводники канатные, диаметр, мм |
45 |
|
Размеры загрузочного окна ШхВ, мм |
1030х753 |
|
Размеры разгрузочного окна ШхВ, мм |
1307х2100 |
|
Габаритные размеры ДхШхВ, мм |
1781х1636х10275 |
|
Максимальный вес груза, подвешиваемого на нижнее прицепное устройство, не более, кг |
5000 |
|
Максимальные размеры груза, подвешиваемого на нижнее прицепное устройство, мм |
6000х1400х2000 |

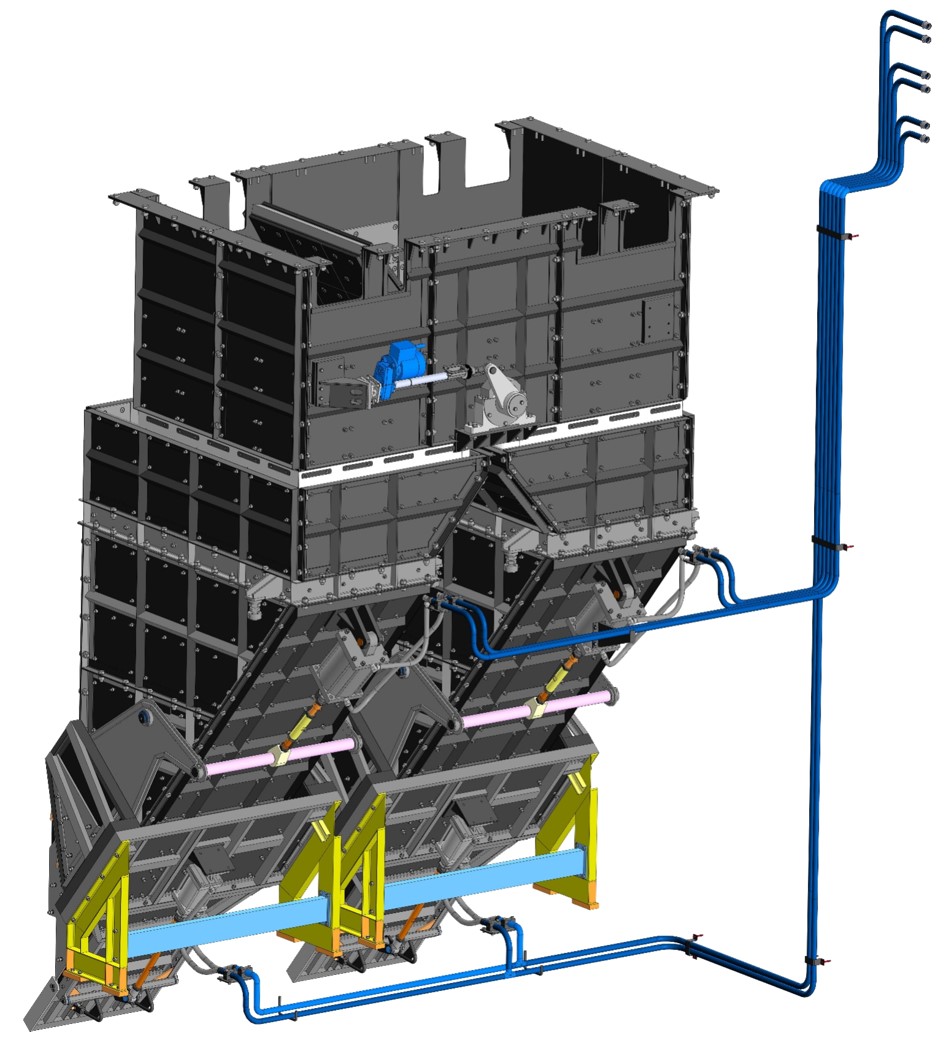

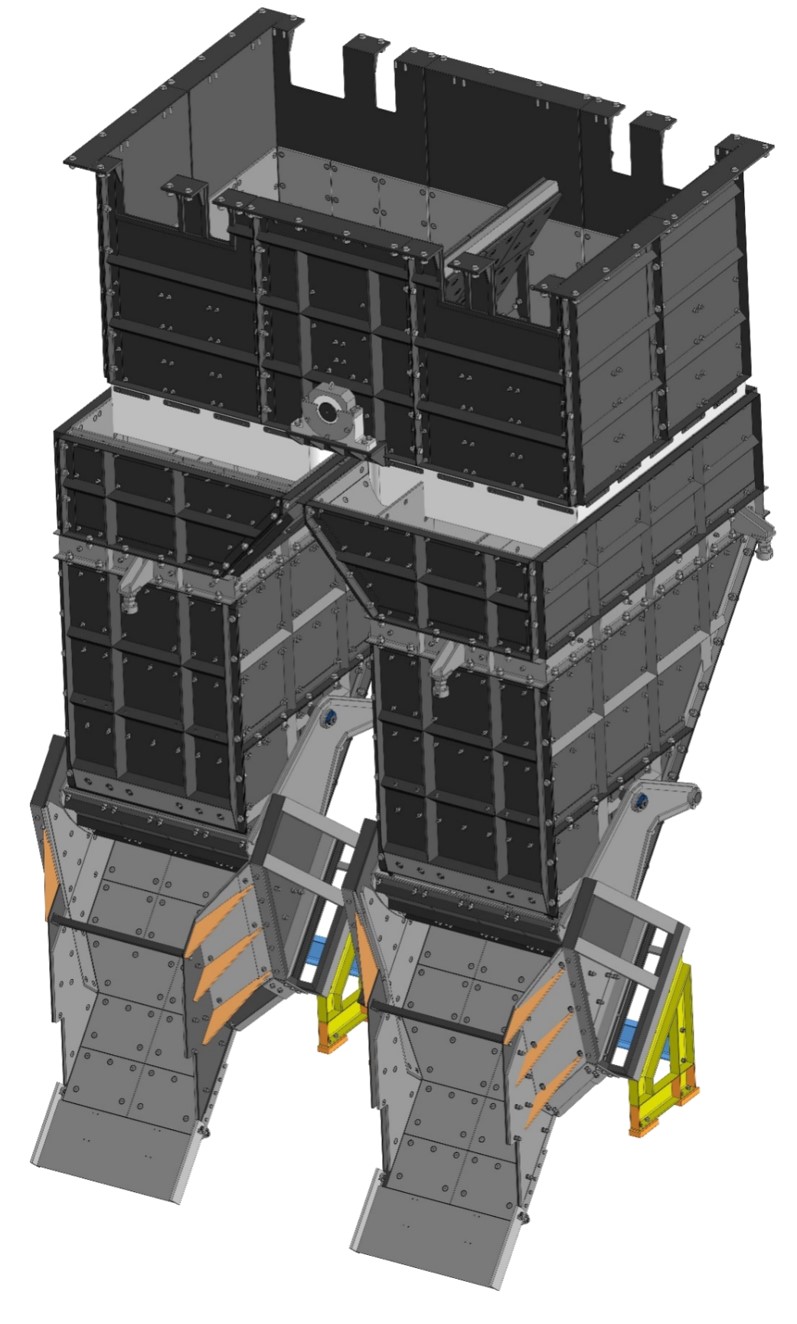

Устройство дозаторное с весоизмерением ГКЮШ.Д701.00.00.000
Назначение:
Устройство предназначено для дозирования горной массы при загрузке скипов вертикальных стволов рудников.
Принцип действия – накопление определенной дозы горной массы или породы для последующей одноразовой перегрузки этой дозы в скип соответствующей грузоподъемности и вместимости. Вес дозы контролируется системой весоизмерения.
Технические характеристики:
|
Габаритные размеры ДхШхВ, мм |
4870х4060х8260 |
|
Масса полная, кг |
50000 |
|
Масса без футеровки, кг |
25000 |
|
Геометрическая ёмкость дозаторов, каждого сектора, м3 |
8,0 |
|
Угол схода горной массы из дозатора, градусы |
50 |
|
Механизм открытия затвора |
пневмоцилиндр |
|
Механизм перенаправления потока горной массы |
перекидной клапан |
|
Тип привода клапана, линейный актуатор |
МЭП-РВ-30/26-500-ТШ-НС-А-ОМ |
|
Количество тензодатчиков, шт. |
6 |
|
НПИ тензодатчика |
10 т ± 10 кг |

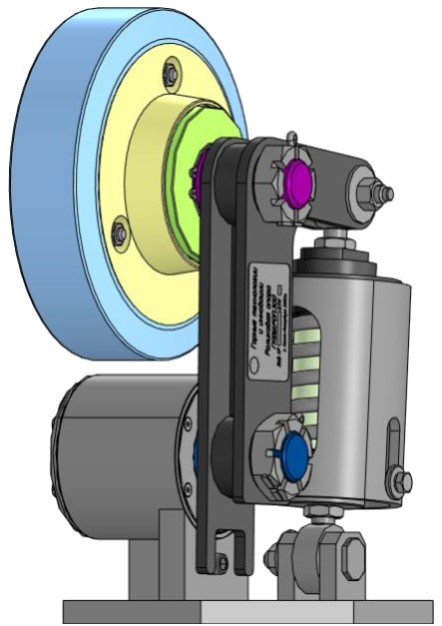

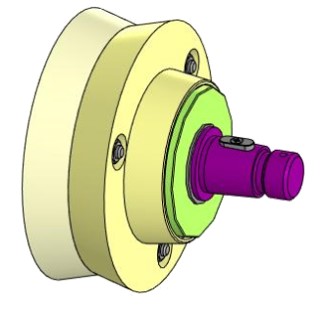

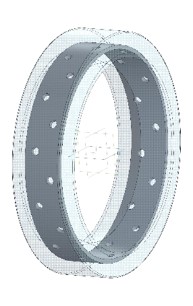

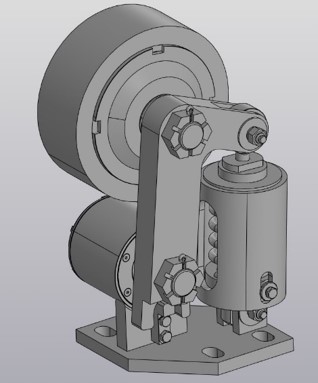

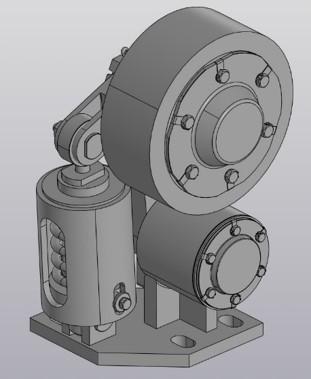

Роликовая опора ГКЮШ.РОП.300.00.00.000
Назначение:
Роликоопора предназначена для обеспечения прямолинейного спуска-подъема шахтного подъемного сосуда в вертикальных стволах с жесткой армировкой, оборудованных металлическими проводниками коробчатого сечения.
Краткие технические характеристики:
|
Габаритные размеры ДхШхВ, мм |
360х245х525 |
|
Масса, кг |
70 |
|

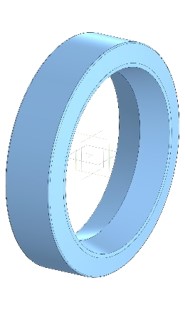

Диаметр бандажа, мм |
300 |
|
Твердость бандажа |
мягкий, средний, твердый |
|
Тип поджима |
пружинный |

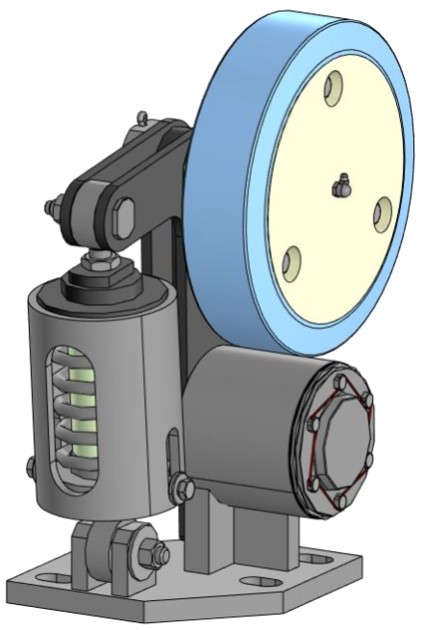

Роликовая опора ГКЮШ.НКП.280.00.00.000
Назначение:
Роликоопора предназначена для обеспечения прямолинейного спуска-подъема шахтного подъемного сосуда в вертикальных стволах с жесткой армировкой, оборудованных металлическими проводниками коробчатого сечения.
Краткие технические характеристики:
|
Габаритные размеры ДхШхВ, мм |
350х280х515 |
|
Масса, кг |
76 |
|
Диаметр бандажа, мм |
280 |
|
Твердость бандажа |
мягкий, средний, твердый |
|
Тип поджима |
пружинный |

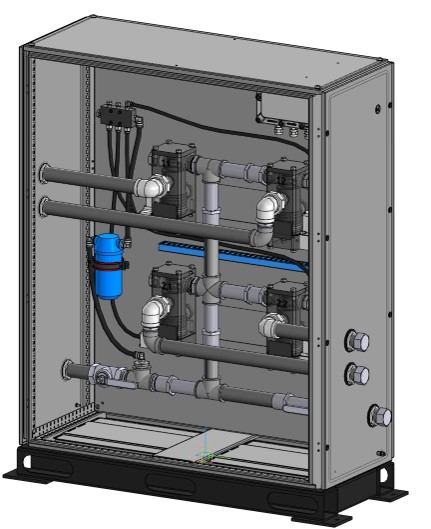

Колонка управления дозатором ГКЮШ.КУД01.00.00.000
Назначение:
Колонка предназначена для дистанционного управления пневматическими цилиндрами исполнительных механизмов дозатора скипового подъема шахт и рудников, опасных по газу и пыли.
Краткие технические характеристики:
|
Рабочее давление, МПа |
от 0,3 до 0,6 |
|
Пробное давление, МПа |
0,9 |
|
Условная пропускная способность Kv, м/ч, не менее |
16 |
|
Условный проход рабочих линий Ду, мм |
40 |
|
Класс загрязненности сжатого воздуха по ГОСТ 17433-80, не грубее |
10 |
|
Напряжение питания, В |
24 (DCV) |
|
Степень защиты |
IP55 |
|
Срок службы, не менее, лет |
10 |
|
Габаритные размеры ДхШхВ, мм: |
1300х635х1925 |
|
Масса колонки без учета массы комплекта монтажных частей, кг |
515 |

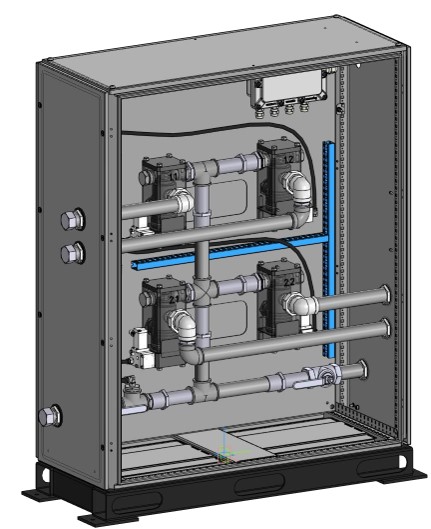

Колонка управления скипом ГКЮШ.КУС01.00.00.000
Назначение:
Колонка предназначена для дистанционного управления пневматическими цилиндрами исполнительных механизмов скипа шахт и рудников, опасных по газу и пыли.
Краткие технические характеристики:
|
Рабочее давление, МПа |
от 0,3 до 0,6 |
|
Пробное давление, МПа |
0,9 |
|
Условная пропускная способность Kv, м/ч, не менее |
16 |
|
Условный проход рабочих линий Ду, мм |
40 |
|
Класс загрязненности сжатого воздуха по ГОСТ 17433-80, не грубее |
10 |
|
Напряжение питания, В |
24 (DCV) |
|
Степень защиты |
IP55 |
|
Срок службы, не менее, лет |
10 |
|
Габаритные размеры ДхШхВ, мм: |
1300х635х1525 |
|
Масса колонки без учета массы комплекта монтажных частей, кг |
411 |

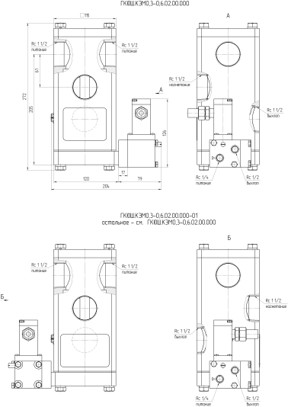

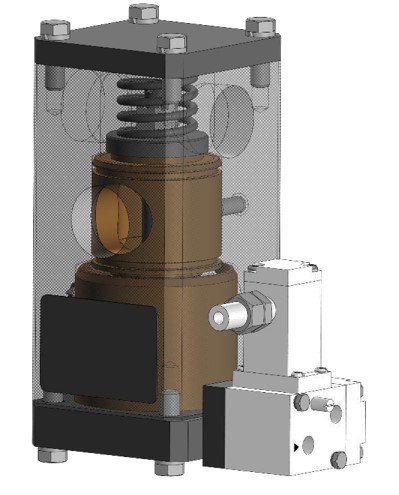

Клапан электромагнитный ГКЮШ.КЭМ0,3-0,6.00.00.000
Назначение:
Клапан электромагнитный взрывозащищенный КЭМ0,3-0,6 с условным проходом Ду40 и рабочим давлением от 0,3 до 0,6 МПа предназначен для управления пневматическими приводами и цилиндрами в автоматизированных системах управления технологическими процессами в подземных выработках шахт, рудников и их наземных строениях, опасных по газу и пыли.
Краткие технические характеристики:
|
Тип клапана |
трехлинейный двухпозиционный нормально закрытый |
|
Конструкция запорно-регулирующего элемента |
клапанная с эластичным уплотнением |
|
Способ управления |
пневматический от распределителя РДВ-302 с пружинным возвратом |
|
Условный проход клапана Ду, мм |
40 |
|
Рабочее давление, МПа |
от 0,3 до 0,6 |
|
Условная пропускная способность клапана Kv, не менее, м3/ч |
16 |
|
Класс загрязненности сжатого воздуха клапана |
10, управляющего распределителя – 9 по ГОСТ 17433-80 |
|
Масса клапана, не более, кг |
22 |

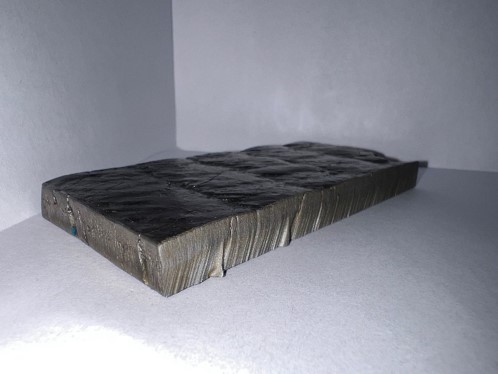

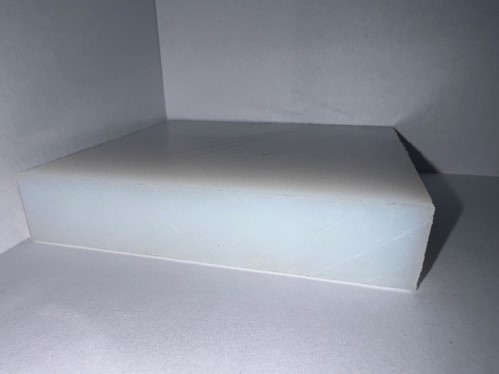

Футеровочные листы
Назначение:
Футеровка предназначена для защиты основного металла корпусов от истирания при абразивном воздействии породы или руды, а также при скользящем продольном движении канатов.
Краткие технические характеристики:
|
Тип футеровки |
биметаллическая, конструкционный полимер, комбинированная |
|
Твердость наплавленного слоя биметаллической футеровки |
58-60 HRC |
По результатам опытно-промышленных испытаний биметаллическая футеровка ООО «ГТИ» истирается в 2 - 4 раза дольше, чем аналогичная футеровка из стали Hardox, в зависимости от места установки.
В скипах для уменьшения веса футеровки используется комбинированный способ защиты внутренней поверхности. Основная защита – биметалл, подложка – конструкционный полимер.

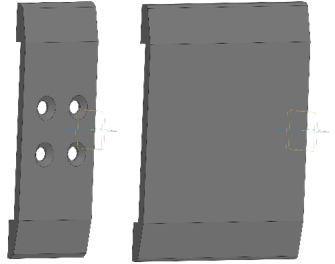

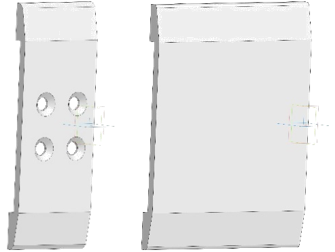

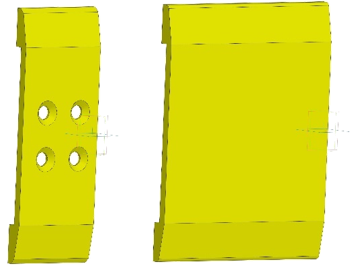

Башмаки скольжения
Назначение:
Башмаки скольжения предназначены для защиты основного металла корпусов от истирания при абразивном воздействии породы или руды, а также при скользящем продольном движении канатов.
Краткие технические характеристики:
|
Тип материала |
конструкционный полимер, антифрикционный чугун, бронза |
